Escalera de caracol modelo Scenik Chick Line Q

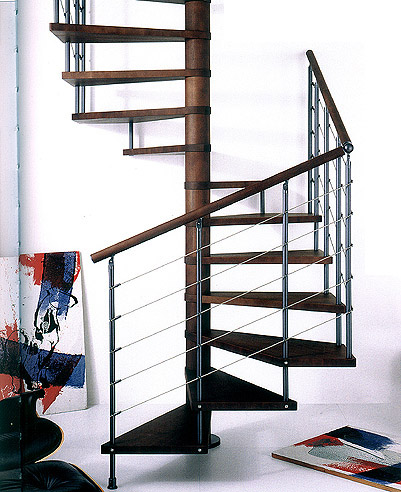

Escalera de Caracol modelo Scenik Chick Line Q
La tabla siguiente de Entrada-Salida permite posicionar la escalera de caracol elegida en cualquier tipo de hueco. Para facilitar el control y conocer la ubicación del peldaño de inicio hemos dividido en horas y minutos (h. y m.) el angulo formado por los peldaños. Escalera de Caracol modelo Scenik Chick Line Q - ejemplo de configuración Ejemplo: SCENIK
Diámetro: 140 cm.
Altura: 241 cm.
Tabicas nº: 10
--> h.m.: 0.50
Tabla para calcular la altura de la escalera de caracol Angulo α
Tabica de 21,5 a 23,5 cm ø 110 ø 120 ø 130 ø 140 ø 150
Nº de tabica Nº de peldaños Altura escalera (cm) h.m. h.m. h.m. h.m. h.m.
1010de 210 a 235 0.450.450.450.450.45
1111de 232 a 258 0.500.500.500.500.50
1212de 253 a 282 0.550.550.550.550.55
1313de 274 a 306 0.600.600.600.600.60
1414de 296 a 330 1.051.051.051.051.05
1515de 317 a 353 1.101.101.101.101.10
1616de 338 a 377 1.151.151.151.151.15


ACABADOS
Hoja de producto y precios en PDF
