Escalera de rampa de acero Scenik Chick Line RA

La estructura de esta elegante y moderna escalera de rampa de acero está formada por una serie de elementos de acero impreso y plastificado de elevado grosor, que están realizados para que su unión forme la tabica, la huella y la base de apoyo de los peldaños..
Cada tabica de la escalera es regulable entre 17 y 21 cm. ( a excepción de la primera que es fija de 19,50) y la huella es fija de 26,2 cm.
Los peldaños están realizados en fresno macizo, con un grosor de 42 mm hasta una anchura de 100 y de 50 mm a partir de tal medida. Su anchura, a medida 1 cm a la vez varia entre 71 y 111 cm.

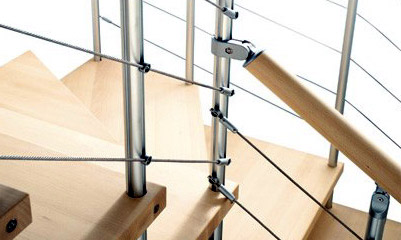

La barandilla de la escalera está realizada con barrotes de aluminio con cables paralelos de acero y el pasamanos de madera de fresno.
La balaustrada está realizada con los mismos elementos que forman la barandilla de la escalera.

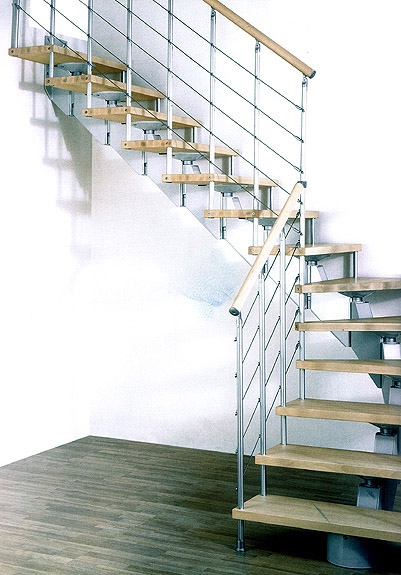

Escalera de Rampa de acero Scenik Chick Line RA
Escalera de Rampa de acero Scenik Chick Line RA

Configuraciones

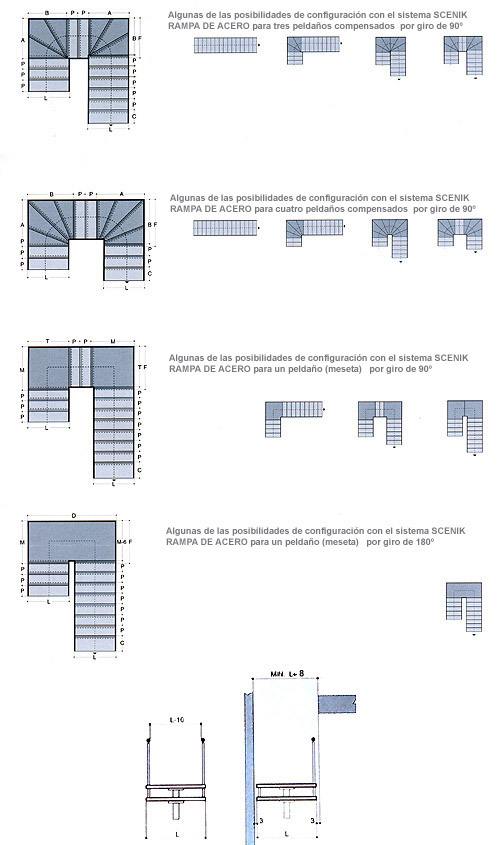

Escalera de Rampa de acero Scenik Chick Line RA - ejemplo de configuración
SCENIK RAMPA DE ACERO tres peldaños en giro a 90º
P = Pisa de 26,2
L = Largo de escalón de 71 a 101
A = L
B = L-6
F = L
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK RAMPA DE ACERO cuatro peldaños en giro a 90º
P = Pisa de 26,2
L = Largo de escalón de 91 a 111
A = L+17
B = L+11
F = L+17
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK RAMPA DE ACERO un peldaño (meseta) en giro a 90º
P = Pisa de 26,2
L = Largo de escalón de 71 a 111
M = de L+6 a L+16
T = de L a L+10
F = T+6
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK RAMPA DE ACERO un peldaño (meseta) en giro a 180º
P = Pisa de 26,2
L = Largo de escalón de 71 a 111
M = de L+6 a L+16
D = de Lx2 a (Lx2)+10
F = M
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.


Tabla para calcular el nº de peldaños
Nº de peldaños Altura escalera (cm)
9de 157 a 188
10de 174 a 209
11de 191 a 230
12de 208 a 251
13de 225 a 272
14de 242 a 293
15de 259 a 314
16de 277 a 335
17de 294 a 356
18de 311 a 377
19de 328 a 398
20de 345 a 419


ACABADOS
Hoja de producto y precios en PDF
