Escalera de rampa de acero SCENIK VERVE

La estructura de esta elegante y moderna escalera de rampa está formada por una serie de elementos de acero impreso y plastificado de elevado grosor, que están realizados para que su unión forme la tabica, la huella y la base de apoyo de los peldaños..
Cada tabica de la escalera es regulable entre 17 y 21 cm. ( a excepción de la primera que es fija de 19,50) y la huella es fija de 26,2 cm.
Los peldaños están realizados en fresno macizo, con un grosor de 42 mm hasta una anchura de 100 y de 50 mm a partir de tal medida. Su anchura, a medida 1 cm a la vez varia entre 71 y 111 cm.
La barandilla de la escalera está realizada con barrotes de aluminio con paneles de plexiglass y el pasamanos de madera de fresno.
La balaustrada está realizada con los mismos elementos que forman la barandilla de la escalera.

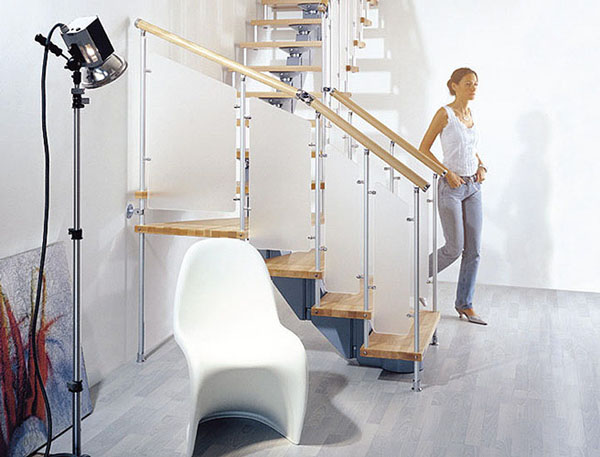

Escalera de Rampa SCENIK VERVE

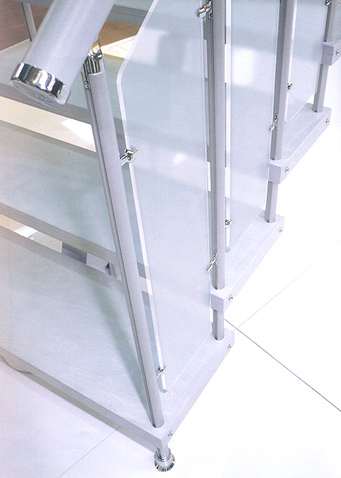

Escalera de Rampa SCENIK VERVE - detalle

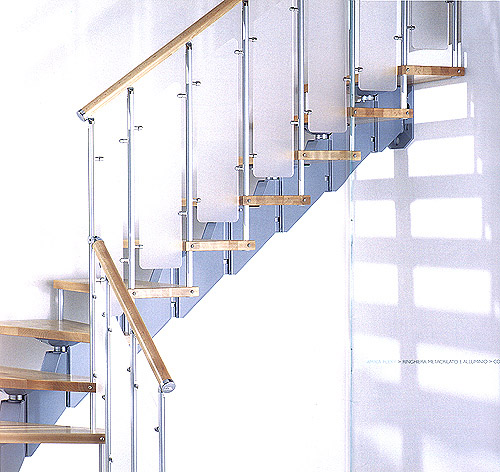

Escalera de Rampa SCENIK VERVE - detalle

Configuraciones

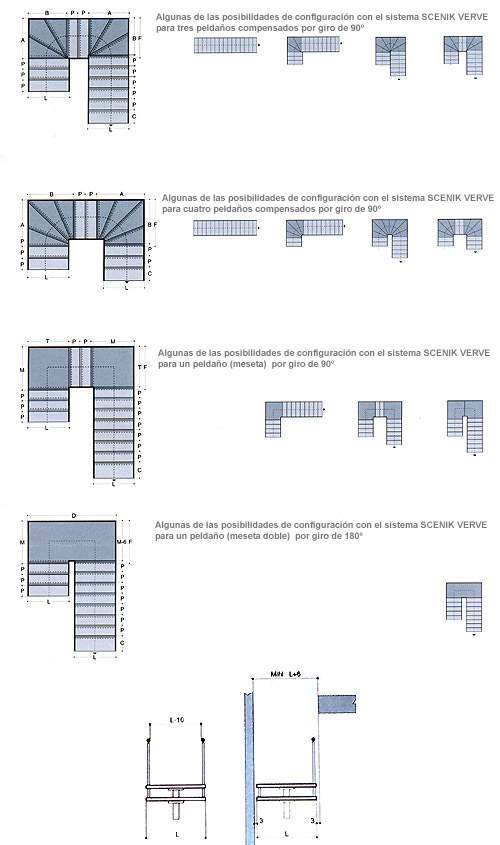

Escalera de Rampa SCENIK VERVE - ejemplo de configuración
SCENIK VERVE tres peldaños en giro de 90º
P = Pisa de 26,2
L = Largo de escalón de 71 a 101
A = L
B = L-6
F = L
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK VERVE cuatro peldaños en giro de 90º
P = Pisa de 26,2
L = Largo de escalón de 91 a 111
A = L+17
B = L+11
F = L+17
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK VERVE un peldaño (meseta) en giro de 90º
P = Pisa de 26,2
L = Largo de escalón de 71 a 111
M = de L+6 a L+16
T = de L a L+10
F = T+6
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.

SCENIK VERVE un peldaño (meseta) en giro de 180º
P = Pisa de 26,2
L = Largo de escalón de 71 a 111
M = de L+6 a L+16
D = de Lx2 a (Lx2)+10
F = M
C a nivel= 24-28-32,2-37
C en falso= 28-32,2-37
* Las medidas son en cm.


Tabla de cálculo del nº de peldaños
Nº de peldaños Altura escalera (cm)
9de 157 a 188
10de 174 a 209
11de 191 a 230
12de 208 a 251
13de 225 a 272
14de 242 a 293
15de 259 a 314
16de 277 a 335
17de 294 a 356
18de 311 a 377
19de 328 a 398
20de 345 a 419


ACABADOS
