Escalera de caracol modelo SCENIK SPORT

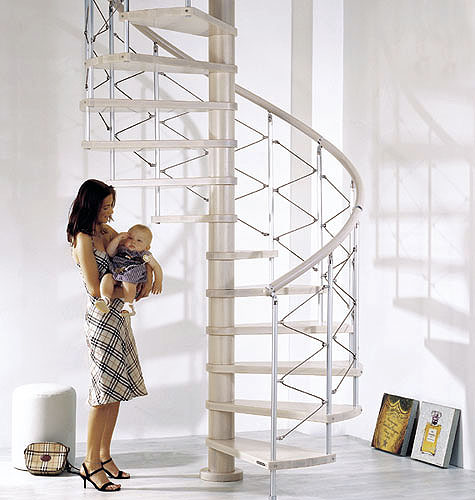

Escalera de Caracol modelo SCENIK SPORT Escalera de Caracol modelo SCENIK SPORT - ejemplo configuración

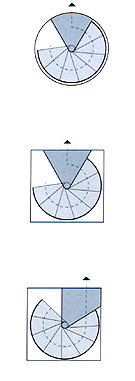

La tabla siguiente de Entrada-Salida permite posicionar la escalera de caracol elegida en cualquier tipo de hueco. Para facilitar el control y conocer la ubicación del peldaño de inicio hemos dividido en horas y minutos (h. y m.) el angulo formado por los peldaños. Escalera de Caracol modelo SCENIK SPORT - ejemplo configuración Ejemplo: SCENIK
Diámetro: 140 cm.
Altura: 231 cm.
Tabicas nº: 10
--> h.m.: 0.44


Tabla para calcular la altura de la escalera Angulo α
Scenik Trend ø 122 ø 132 ø 142 ø 152 ø 162 ø 172
Scenik Sport ø 110 ø 120 ø 130 ø 140 ø 150 ø 160
Nº de tabica Nº de peldaños Altura escalera (cm) h.m. h.m. h.m. h.m. h.m. h.m.
1010de 210 a 235 0.490.480.450.440.410.41
1111de 232 a 258 0.540.540.500.490.450.45
1212de 253 a 282 0.600.590.550.540.500.50
1313de 274 a 306 1.051.040.600.580.540.55
1414de 296 a 330 1.111.101.051.030.590.59
1515de 317 a 353 1.161.151.101.081.031.04
1616de 338 a 377 1.211.201.151.131.081.08


Tabla para calcular la altura de Angulo α
Scenik Trend ø 182/192 ø 202/212
Scenik Sport ø 170/180 ø 190/200
Nº de tabica Nº de peldaños Altura escalera (cm) h.m. h.m.
1010de 185 a 205 0.360.33
1111de 203 a 225 0.400.37
1212de 222 a 246 0.440.41
1313de 240 a 266 0.480.45
1414de 259 a 287 0.520.49
1515de 277 a 307 0.560.53
1616de 296 a 328 0.600.57


ACABADOS
Hoja de producto y precios en PDF
