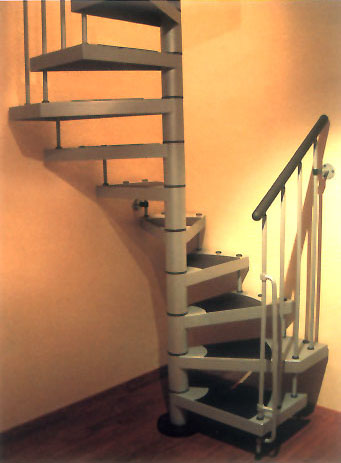

Escalera de Caracol modelo KLIO QUADRA


	La tabla siguiente de Entrada-Salida permite posicionar la escalera de caracol elegida en cualquier tipo de hueco. Para facilitar el control y conocer la ubicación del peldaño de inicio hemos dividido en horas y minutos (h. y m.) el angulo formado por los peldaños. Ejemplo: KLIO Diámetro: 136 cm. Altura: 228 cm. Tabicas nº: 10 --> h.m.: 0.45

Tabla para cálcular la altura de la escalera			Angulo α
Nº de tabica	Nº de peldaños	Altura escalera (cm)	ø 116	ø 126	ø 136	ø 146	ø 156
10	10	de 210 a 235	0.45	0.45	0.45	0.45	0.45
11	11	de 231 a 258	0.50	0.50	0.50	0.50	0.50
12	12	de 252 a 282	0.55	0.55	0.55	0.55	0.55
13	13	de 273 a 305	0.60	0.60	0.60	0.60	0.60
14	14	de 294 a 329	1.05	1.05	1.05	1.05	1.05
15	15	de 315 a 352	1.10	1.10	1.10	1.10	1.10
16	16	de 336 a 376	1.15	1.15	1.15	1.15	1.15
