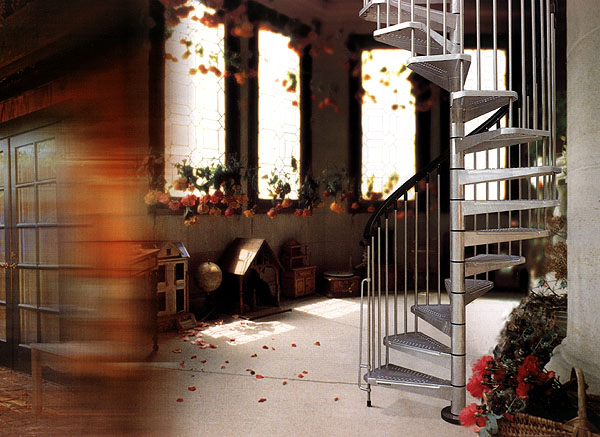

Escalera de Caracol modelo KLIO ZINK

Escalera de Caracol modelo KLIO ZINK

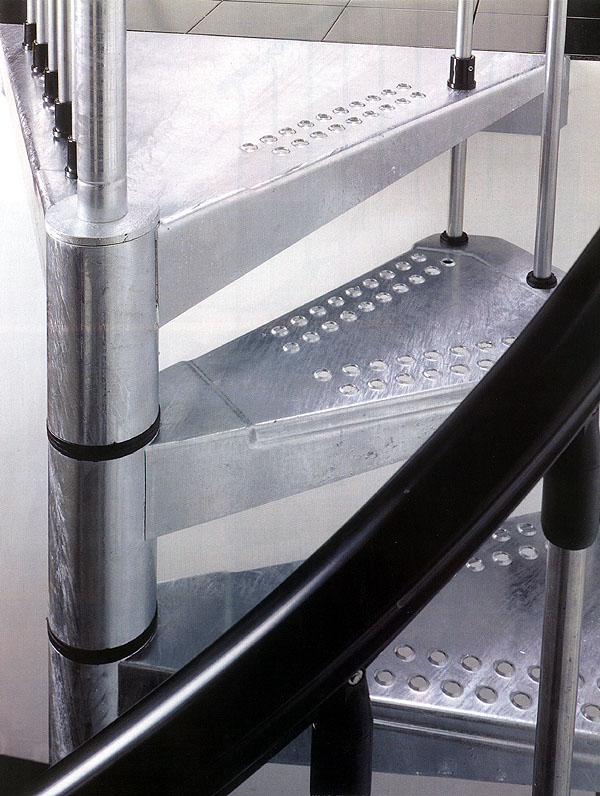

Escalera de Caracol modelo KLIO ZINK - detalle

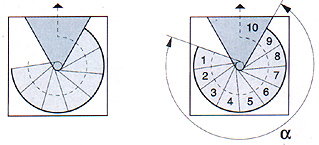

La tabla siguiente de Entrada-Salida permite posicionar la escalera de caracol elegida en cualquier tipo de hueco. Para facilitar el control y conocer la ubicación del peldaño de inicio hemos dividido en horas y minutos (h. y m.) el angulo formado por los peldaños. Ejemplo: KLIO
Diámetro: 120 cm.
Altura: 228 cm.
Tabicas nº: 10
--> h.m.: 0.43


Tabla para cálcular la altura de la escalera Angulo α
Nº de tabica Nº de peldaños Altura escalera (cm) ø 120 ø 140 ø 160
1010de 210 a 2350.430.390.40
1111de 231 a 2580.480.430.44
1212de 252 a 2820.520.480.49
1313de 273 a 3050.570.520.53
1414de 294 a 3291.020.560.57
1515de 315 a 3521.071.001.02
1616de 336 a 3761.111.051.06

Hoja de producto y precios en PDF
