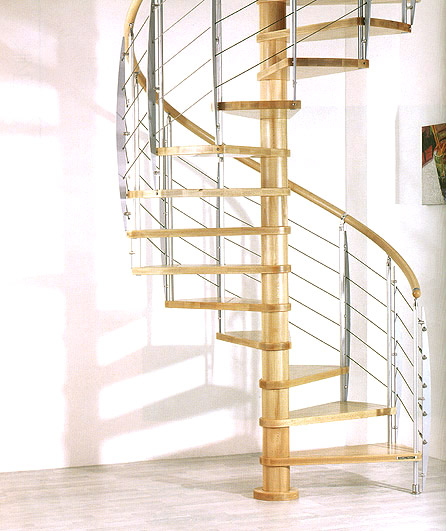

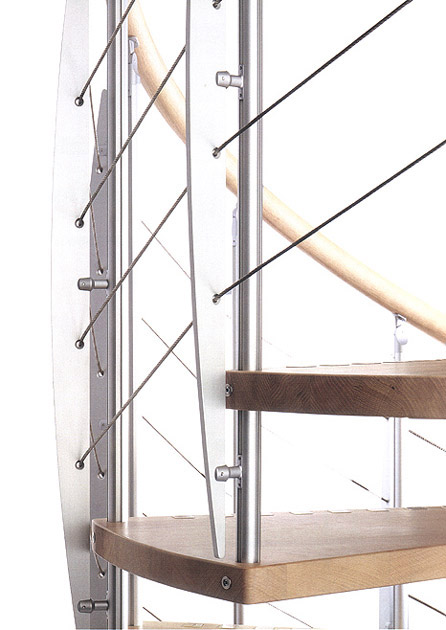

Escalera de caracol modelo SCENIK TREND



La tabla siguiente de Entrada-Salida permite posicionar la escalera de caracol elegida en cualquier tipo de hueco. Para facilitar el control y conocer la ubicación del peldaño de inicio hemos dividido en horas y minutos (h. y m.) el angulo formado por los peldaños.
Ejemplo: Escalera de caracol SCENIK: Diámetro: 140 cm. Altura: 231 cm. Tabicas nº: 10 --> h.m.: 0.44

Tabla para calcular la altura de la escalera			Angulo α
Scenik Trend			ø 122	ø 132	ø 142	ø 152	ø 162	ø 172
Scenik Sport			ø 110	ø 120	ø 130	ø 140	ø 150	ø 160
Nº de tabica	Nº de peldaños	Altura escalera (cm)	h.m.	h.m.	h.m.	h.m.	h.m.	h.m.
10	10	de 210 a 235	0.49	0.48	0.45	0.44	0.41	0.41
11	11	de 232 a 258	0.54	0.54	0.50	0.49	0.45	0.45
12	12	de 253 a 282	0.60	0.59	0.55	0.54	0.50	0.50
13	13	de 274 a 306	1.05	1.04	0.60	0.58	0.54	0.55
14	14	de 296 a 330	1.11	1.10	1.05	1.03	0.59	0.59
15	15	de 317 a 353	1.16	1.15	1.10	1.08	1.03	1.04
16	16	de 338 a 377	1.21	1.20	1.15	1.13	1.08	1.08

Tabla para calcular la altura de la escalera			Angulo α
Scenik Trend			ø 182/192	ø 202/212
Scenik Sport			ø 170/180	ø 190/200
Nº de tabica	Nº de peldaños	Altura escalera (cm)	h.m.	h.m.
10	10	de 185 a 205	0.36	0.33
11	11	de 203 a 225	0.40	0.37
12	12	de 222 a 246	0.44	0.41
13	13	de 240 a 266	0.48	0.45
14	14	de 259 a 287	0.52	0.49
15	15	de 277 a 307	0.56	0.53
16	16	de 296 a 328	0.60	0.57
